太陽能電池模塊可靠性測試
方案介紹
要提升太陽能電池模塊的發電效率，以及提供對抗環境氣候變化所引起的耗損保護，確保太陽能模塊的使用壽命，其EVA占了很重要的角色，EVA在常溫下無黏性且據抗黏性，在太陽能電池封裝過程經過一定條件熱壓后，EVA便產生熔融黏接與膠聯固化，屬于熱固化的熱融膠膜，固化后的EVA膠膜變的完全透明，有相當高的透光性，固化后的EVA能承受大氣變化并且具有彈性，將太陽能的cell芯片封包起來，與上層玻璃還有下層TPT，利用真空層壓技術黏為一體。
試驗目的
確認EVA的耐候性、透光性、接著力、吸收變形量之能力、以及吸收物理沖撞之能力、壓合過程之破損率等。
試驗設備
HAST非飽和高壓加速老化試驗箱、PCT試驗箱、紫外線老化試驗機
待測品樣
1、玻璃/ EVA/濕度紙/EVA/玻璃 迭合
2、玻璃/ EVA/導通銅片/EVA/玻璃 迭合

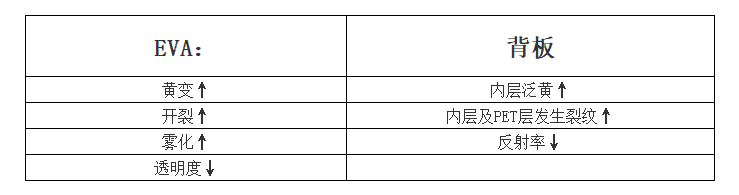

EVA經過溫度循環、濕冷凍、濕熱三種試驗后，EVA與背板的特性變化：(↑：上升、↓：下降)
EVA-UV試驗：
試驗EVA對于承受紫外線(UV)照射之衰減能力，經過長時間的UV照射下，EVA膜會出現褐變、穿透率下降等問題。
EVA在濕熱試驗下的特性變化實例：變色、霧化、褐變、脫層

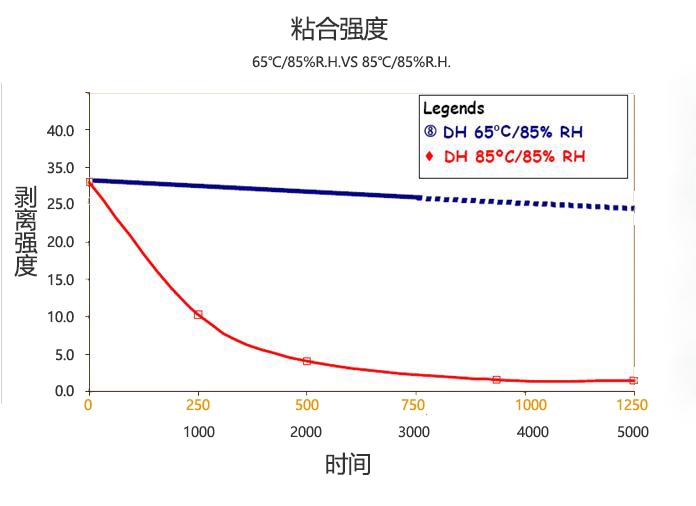

高溫高濕對EVA黏合強度的比較：
EVA膜在65℃/85%R.H.與85℃/85%R.H.兩個不同的濕熱條件，進行黏合強度的退化比較，發現在65℃/85%R.H.試驗5000小時之后，其退化效益不高，但是EVA在85℃/85%R.H.的試驗環境下，很快失去黏著力，250小時就有很明顯的黏合強度降低情形。
EVA-HAST不飽和加壓蒸氣試驗：
目的：由于EVA膜在85℃/85%R.H.需試驗1000小時以上，等于至少需要42天，為了能夠縮短試驗時間加速其試驗速度，需提高環境應力(溫度&濕度&壓力)，在不飽和濕度(85%R.H.)環境下進行加快試驗過程。
試驗條件：110℃/85%R.H./264h
EVA-PCT壓力蒸煮鍋試驗：
目的：EVA的PCT試驗是提高環境應力(溫度&濕度)，使EVA暴露于超過一大氣壓的潤濕蒸汽壓中，用來評定EVA的密封效果與EVA吸濕狀況。
試驗條件：121℃/100%R.H.
試驗時間：80h(COVEME) / 200h
EVA與CELL黏合拉力試驗：
EVA：3～6Mpa
非EVA材料：15Mpa
EVA補充其它信息：
1、EVA的吸水性會直接影響其對電池片的密封性能
2、WVTR < 1×10-6g/m2/day(NREL建議 PV的WVTR)
3、EVA的膠聯度直接影響到他的抗滲水性，建議EVA與cell的膠聯度需大于60%以上
4、當膠聯度達到60%以上，不再發生熱漲冷縮
5、EVA的膠聯度直接影響到組件的性能及使用壽命
6、未經改性的EVA內聚強度低，易產生熱漲冷縮導致芯片碎裂
7、EVA剝離強度：縱向≧20N/cm、橫向≧20N/cm
8、封裝膜初期透光率不低于90%，30年內部衰退率不低于5%
EVA相關規范：
ASTM D-150：固體電絕緣材料的(恒久電介質)的交流損耗特性和介電常數的測試方法
ASTM E-424：片材的太陽能量傳輸性和反射性(陸地上)的試驗方法
ASTM D-570：塑料吸水率的試驗方法
ASTM D-638：塑料拉伸性能測試
ASTM D-871：測試乙酸纖維素的試驗方法
ASTM E-895：水溶液中有機化合物水解率常數測定
ASTM D-1416：合成橡膠的測試方法化學分析
ASTM D-2240：硬度計硬度的標準試驗方法
ASTM D-2990：塑料的張力壓縮彎曲變形及蠕變破裂的試驗方法
ASTM D-3012：用雙軸旋轉器測定丙烯塑料的熱氧化穩定性的試驗方法
ASTM E-462：包裝膜的試驗方法
ASTM E-424：簿板材料的太陽能傳播和反射的試驗方法
ASTM F-1249：標準水蒸氣傳輸率的測試方法(EVA吸濕規范)
ASTM F-1282：聚乙烯/鋁/聚乙烯(PE-AL-PE)復合材料
ASTM E-1356：用差示掃描量熱法測定玻璃透過溫度的標準試驗
GB9963：鋼化玻璃
GB531：硫化橡膠或熱塑性橡膠壓入硬度試驗方法
GB528：硫化橡膠或熱塑性橡膠拉伸應力應變性能的測定
GB2059：銅及銅合金帶材
GB2410：透明塑料透光率和霧度試驗方法
GB2790：膠粘劑180度剝離強度測定方法
GB2828：抽樣標準
GB3190：變形鋁及鋁合金化學成分
GB3199：鋁及鋁合金加工產品的包裝 標志 運輸 貯存
GB4957：非磁性金屬基體上非導電覆蓋層厚度測量渦流方法
GB5237：鋁合金建筑型材
GB7124：膠粘劑拉伸剪切強度測定方法
GB8014：鋁及鋁合金陽極氧化氧化膜厚度的測量方法
GB14952：鋁及鋁合金陽極氧化陽極氧化膜封孔品質的評定磷鉻酸法
IEC 60664-1：內設備的絕緣配合的低電壓系統-第1部分
IEC 61215：晶硅太陽光電模塊測試標準
IEC 61646：薄膜太陽光電模塊測試標準
IEC 61730：太陽能電池系統安全鑒定-結構與測試要求
IEC 62321-2008：電子電氣產品測定六種限制物質鉛汞鎘六價鉻多溴聯苯多溴聯苯醚的濃度
JIS K-6854 膠粘劑粘合組件剝離強度的測定第1部分90度剝離
JIS K-7105：塑料光學特性試驗方法
JIS K-7113：塑料拉伸性的試驗方法
JIS B-7516：金屬制直尺
